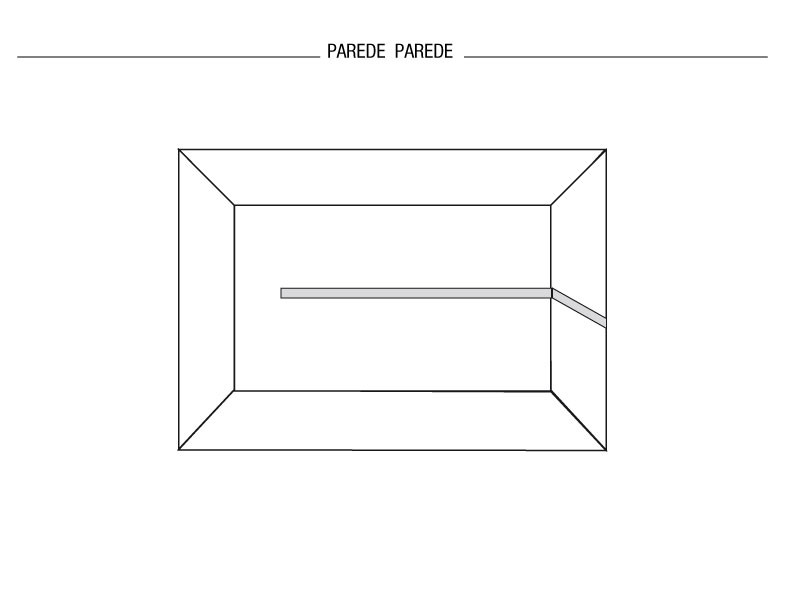

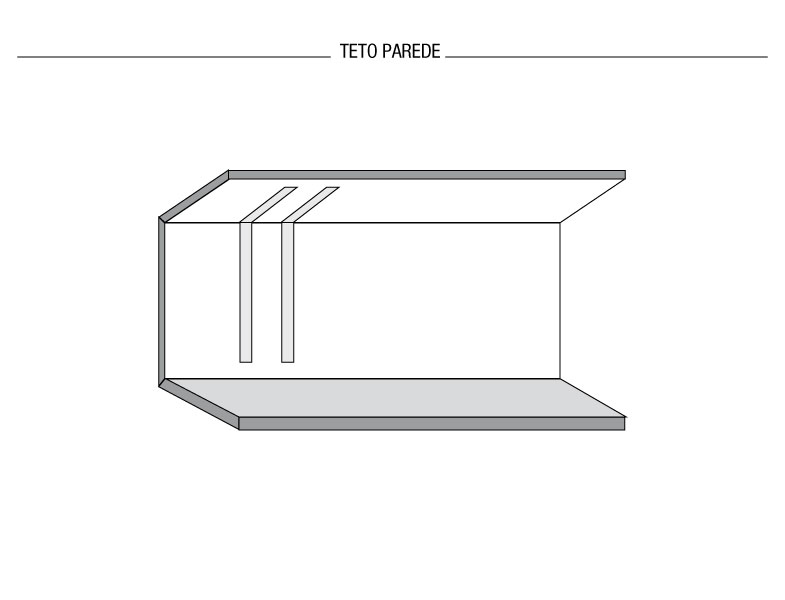

Filleto Modular, opções de instalação para embutir em parede e parede/teto. Esta versão Filleto modular permite maior personalização dos projetos. As junções e módulos lineares podem ser instalados, de forma a criar linhas contínuas retas ou em várias direções. Os módulos e junções são fabricados em perfil de alumínio pintado com tinta eletrostática na cor branca, equipados com barras de LED 2.700, 3000K e 4.000K com difusor em perfil termoplástico.
- Tensão: Bivolt;
- Temperatura de cor: 2700, 3000K e 4000K;
- IRC típico: 80;
- Vida útil > 50.000 h;
- Aplicação interna;
- IP 40.
| Cores disponíveis | |||||||
|---|---|---|---|---|---|---|---|
 |
01 Branco Microtexturizado | ||||||
| CARACTERÍSTICAS DAS PEÇAS | |
| Imagens das peças |
|
| Ângulo de abertura |
|

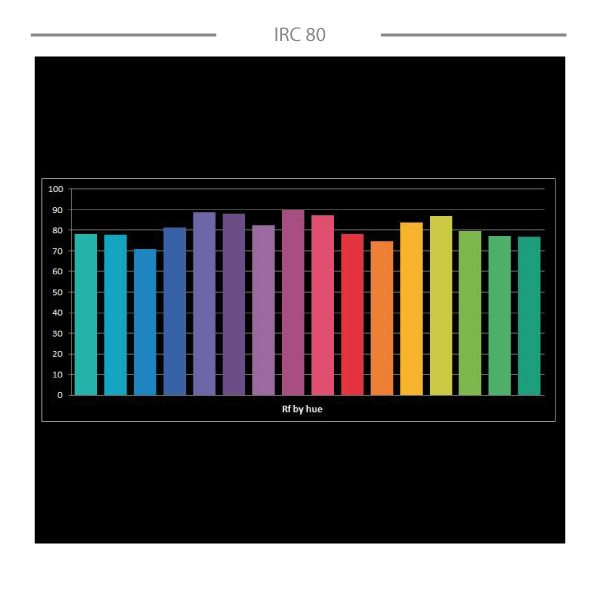

| TM-30-15 |
|

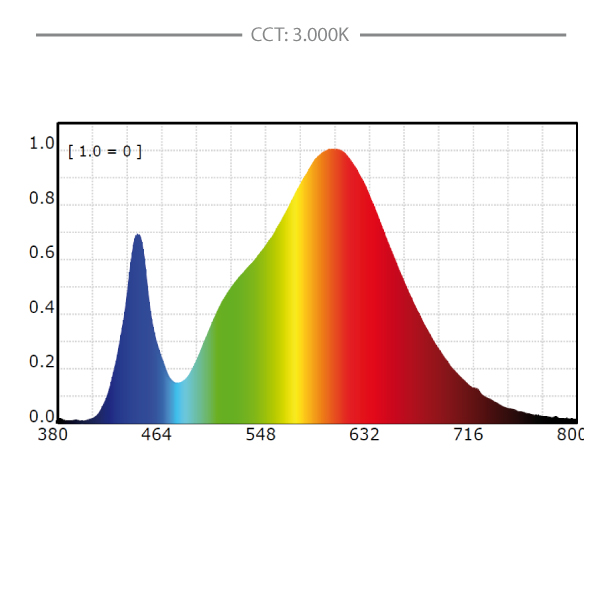

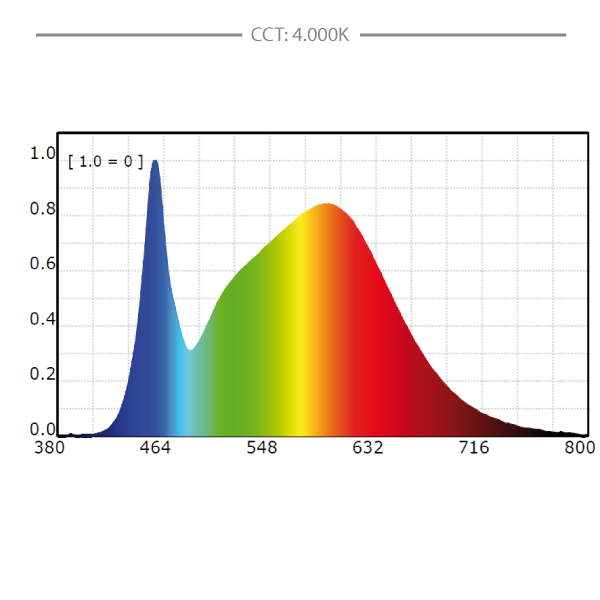

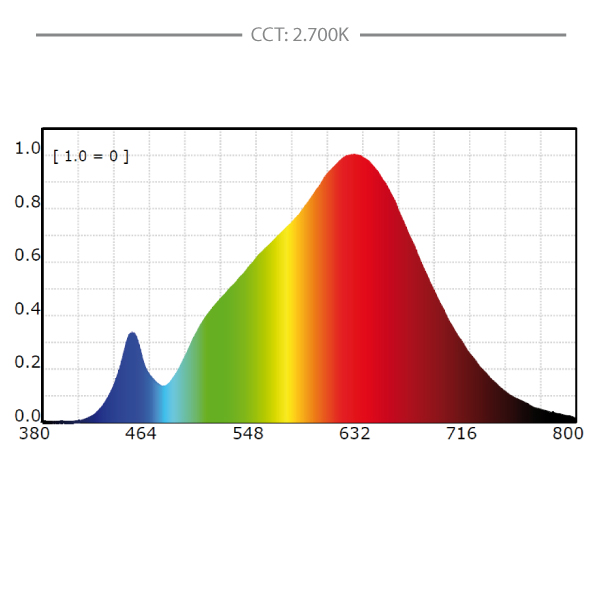

| Espectros de cores |
|

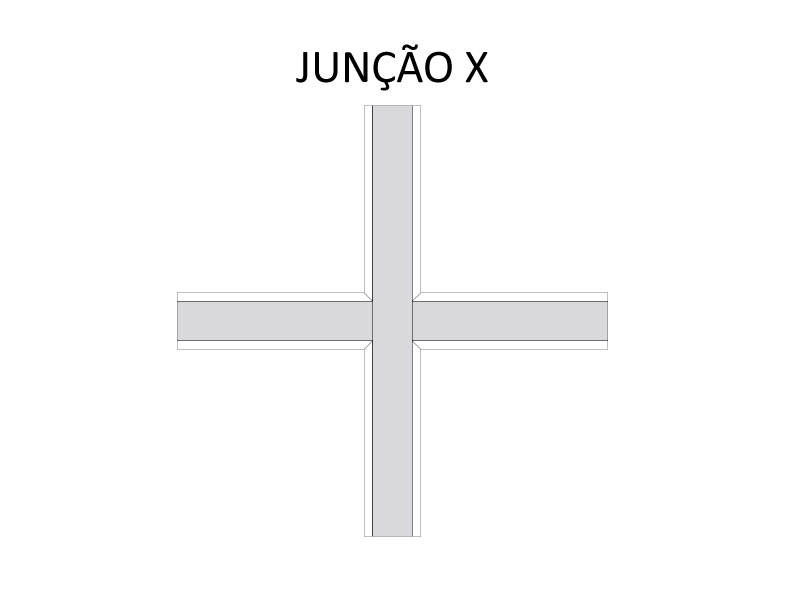

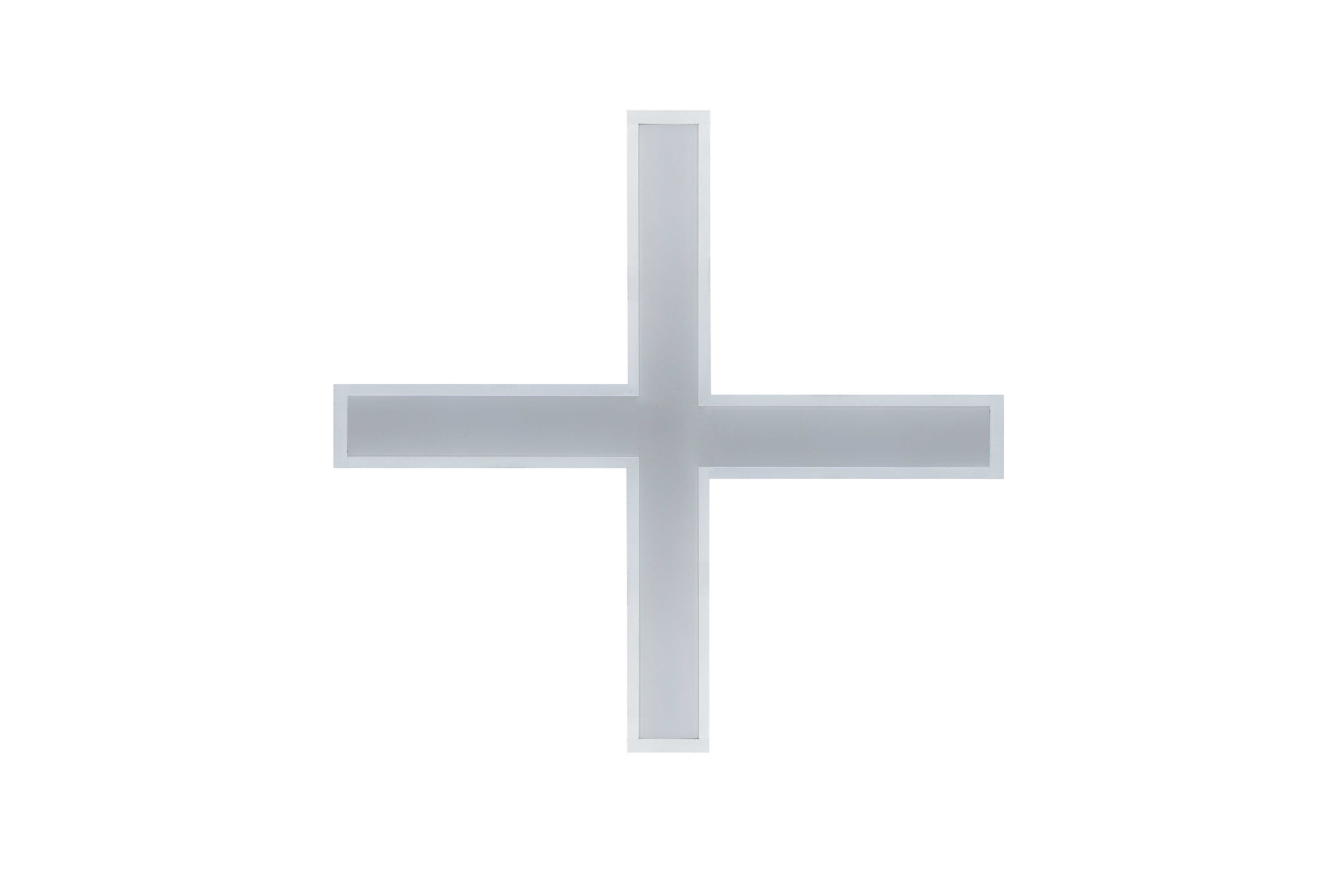

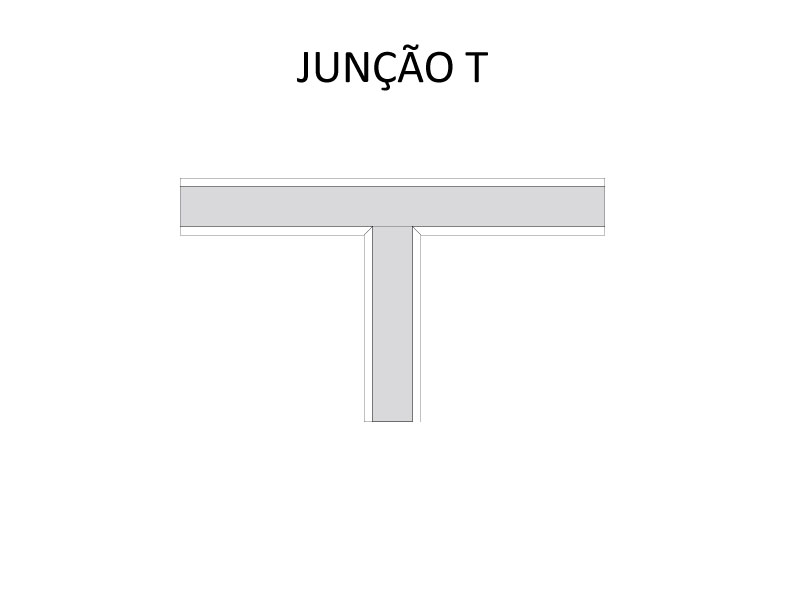

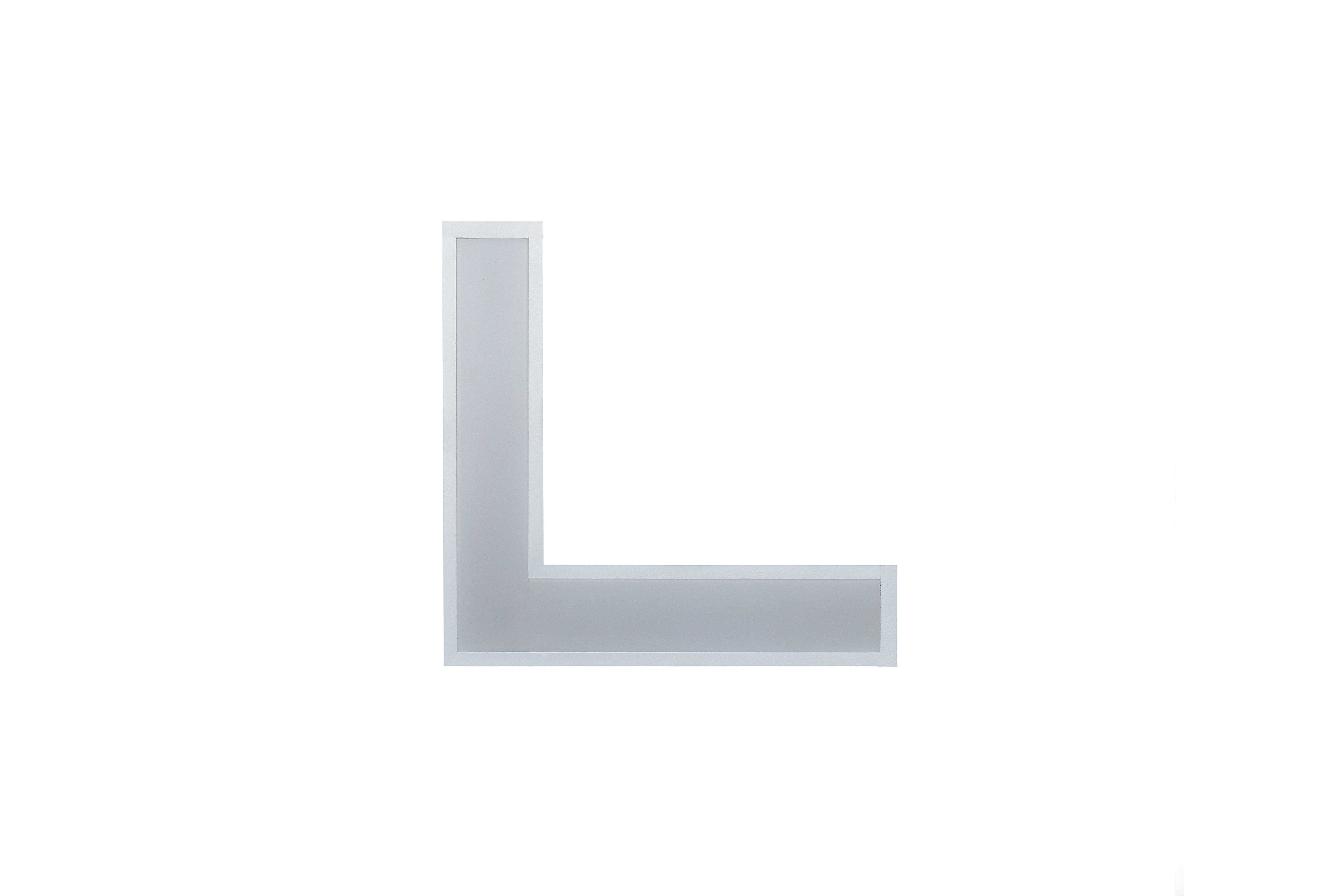

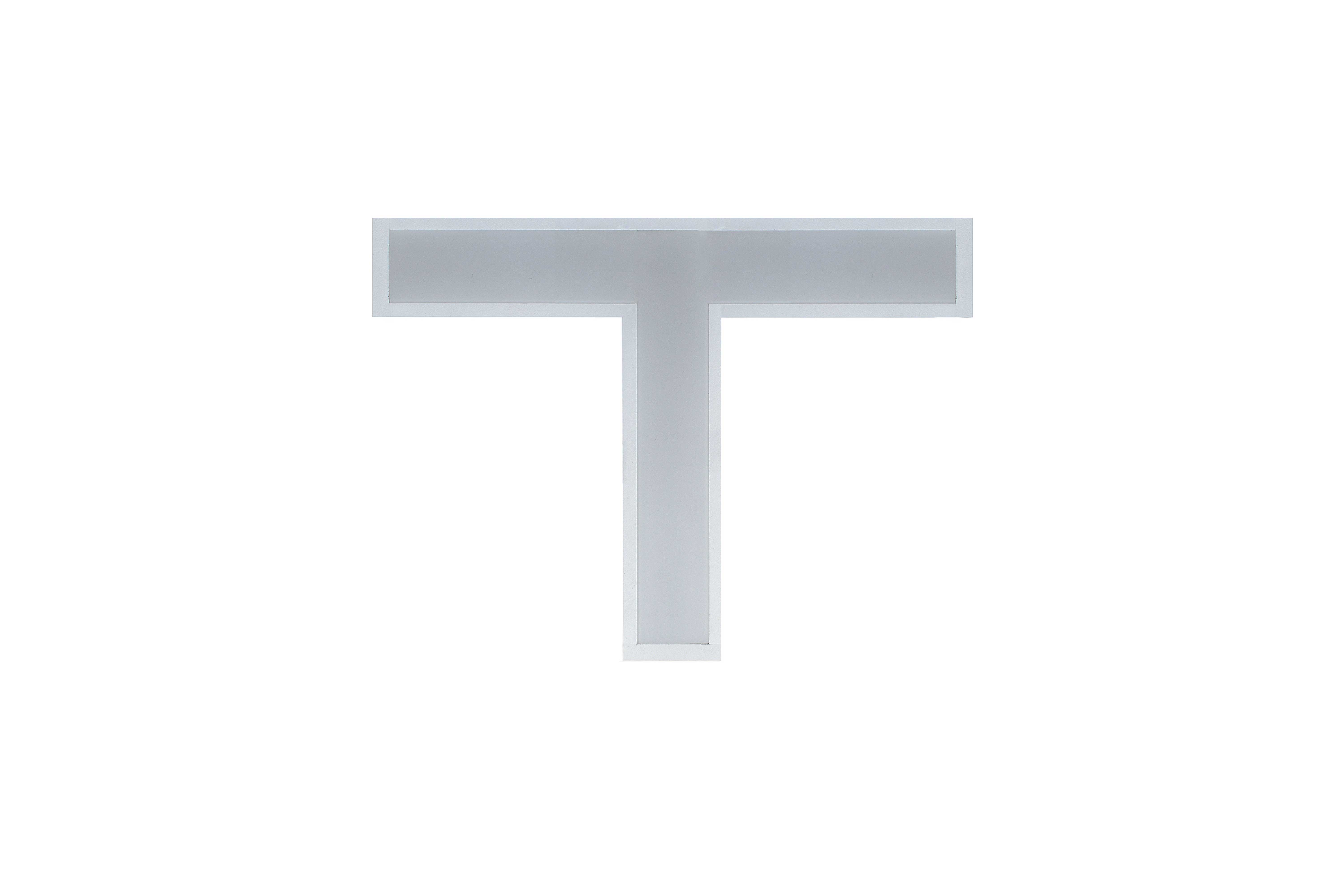

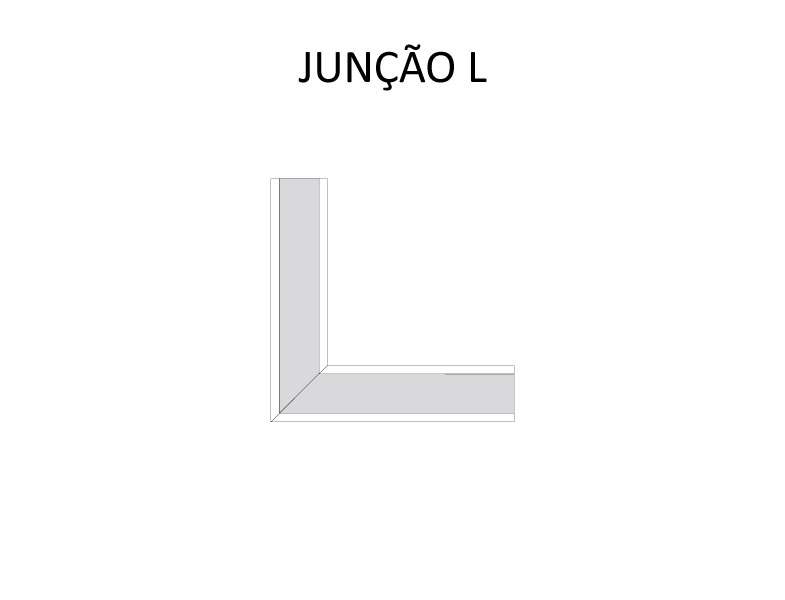

Modular Junções – Standard
LTX
| DIMENSÕES | TEMP. COR | W | LM | DIMENSÕES | CÓDIGOS |
 |
2.700k | 5,2 | 214 | 320 x 300 x 40 mm | EL323127099801XX |
| 3.000K | 5,2 | 222 | EL323130099801XX | ||
| 4.000K | 5,2 | 221 | EL323140099801XX |
| DIMENSÕES | TEMP. COR | W | LM | DIMENSÕES | CÓDIGOS |
 |
2.700k | 7,4 | 321 | 323 x 290 x 40 mm | EL323127099803XX |
| 3.000K | 7,4 | 333 | EL323130099803XX | ||
| 4.000K | 7,4 | 332 | EL323140099803XX |
| DIMENSÕES | TEMP. COR | W | LM | DIMENSÕES | CÓDIGOS |
 |
2.700K | 9,5 | 427 | 600 x 580 x 40 mm | EL323127099805XX |
| 3.000K | 9,5 | 444 | EL323130099805XX | ||
| 4.000K | 9,5 | 443 | EL323140099805XX |

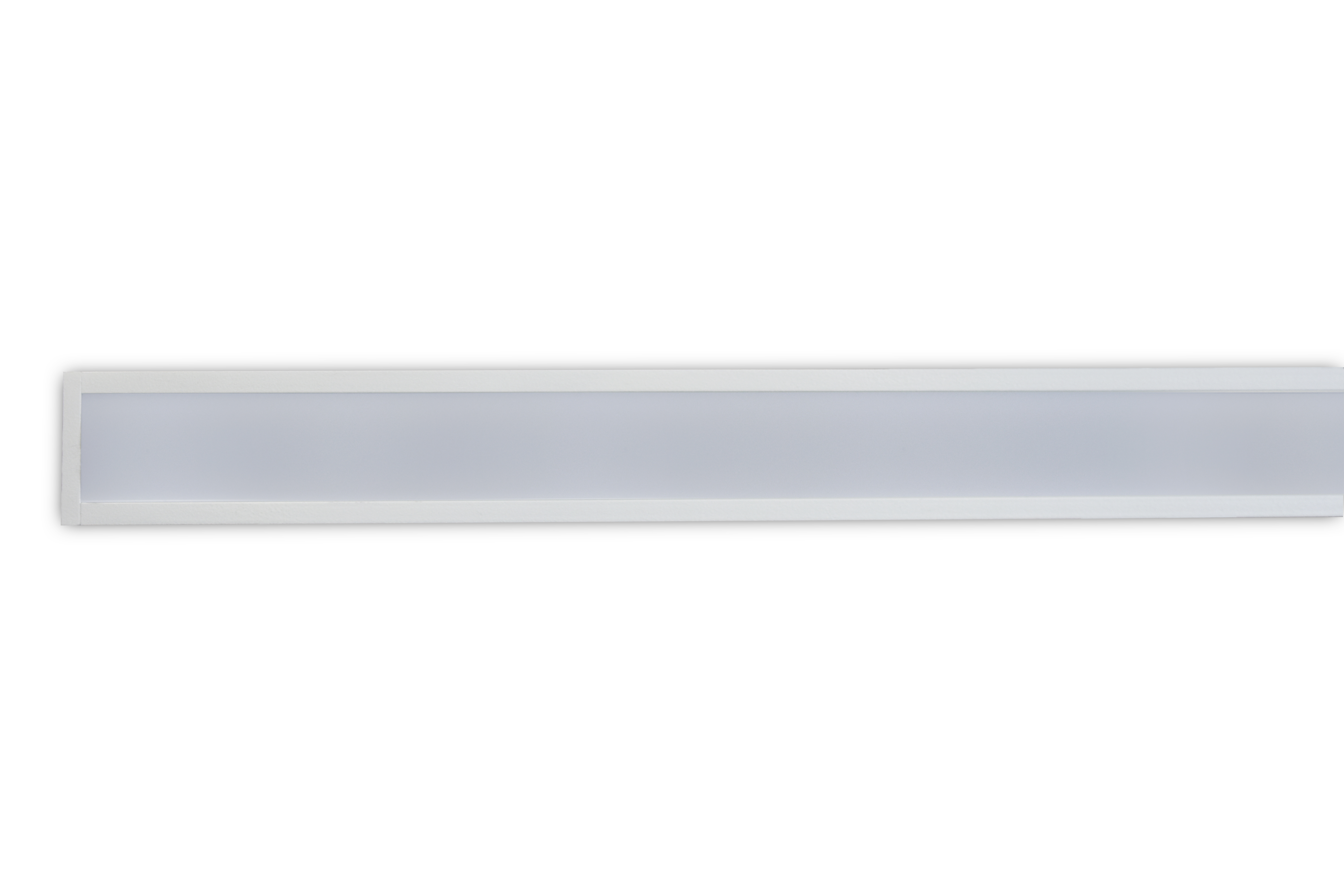

Arandela Modular Linear – Standard
Modelos 4.5 WModelos 9,0 WModelos 18,0 WModelos 27,0 WModelos 36,0 W
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
4.5
217
2.700K
EL360727099016XX
219
3.000K
EL360730099016XX
229
4.000K
EL360740099016XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
9,0
496
2.700K
EL360727099011XX
500
3.000K
EL360730099011XX
541
4.000K
EL360740099011XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
18,0
992
2.700K
EL360727099012XX
1.001
3.000K
EL360730099012XX
1.081
4.000K
EL360740099012XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
27,0
1.488
2.700K
EL360727099013XX
1.501
3.000K
EL360730099013XX
1.603
4.000K
EL360740099013XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
36,0
1.984
2.700K
EL360727099014XX
2.001
3.000K
EL360730099014XX
2.137
4.000K
EL360740099014XX
Modelos 4.5 WModelos 9,0 WModelos 18,0 WModelos 27,0 WModelos 36,0 W
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 4.5 | 217 | 2.700K | EL360727099016XX |
| 219 | 3.000K | EL360730099016XX | ||
| 229 | 4.000K | EL360740099016XX | ||
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 9,0 | 496 | 2.700K | EL360727099011XX |
| 500 | 3.000K | EL360730099011XX | ||
| 541 | 4.000K | EL360740099011XX | ||
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 18,0 | 992 | 2.700K | EL360727099012XX |
| 1.001 | 3.000K | EL360730099012XX | ||
| 1.081 | 4.000K | EL360740099012XX | ||
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 27,0 | 1.488 | 2.700K | EL360727099013XX |
| 1.501 | 3.000K | EL360730099013XX | ||
| 1.603 | 4.000K | EL360740099013XX | ||
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 36,0 | 1.984 | 2.700K | EL360727099014XX |
| 2.001 | 3.000K | EL360730099014XX | ||
| 2.137 | 4.000K | EL360740099014XX | ||

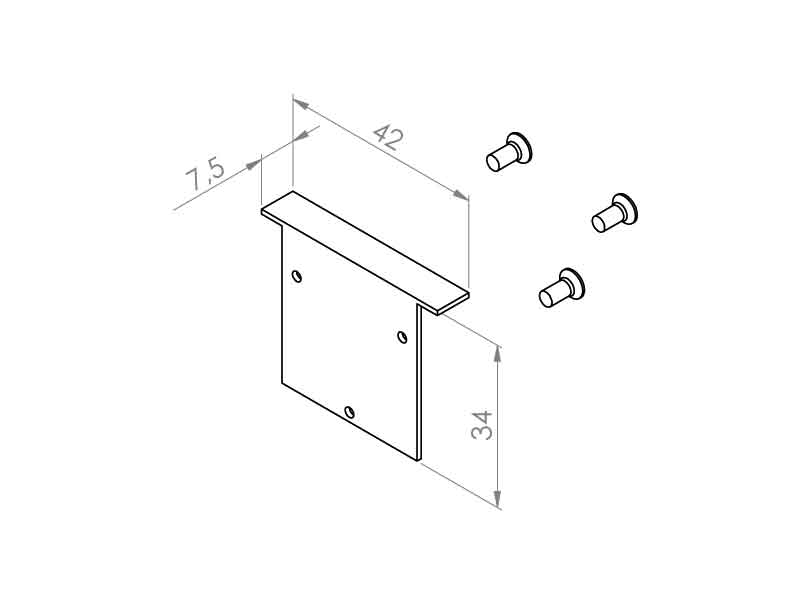

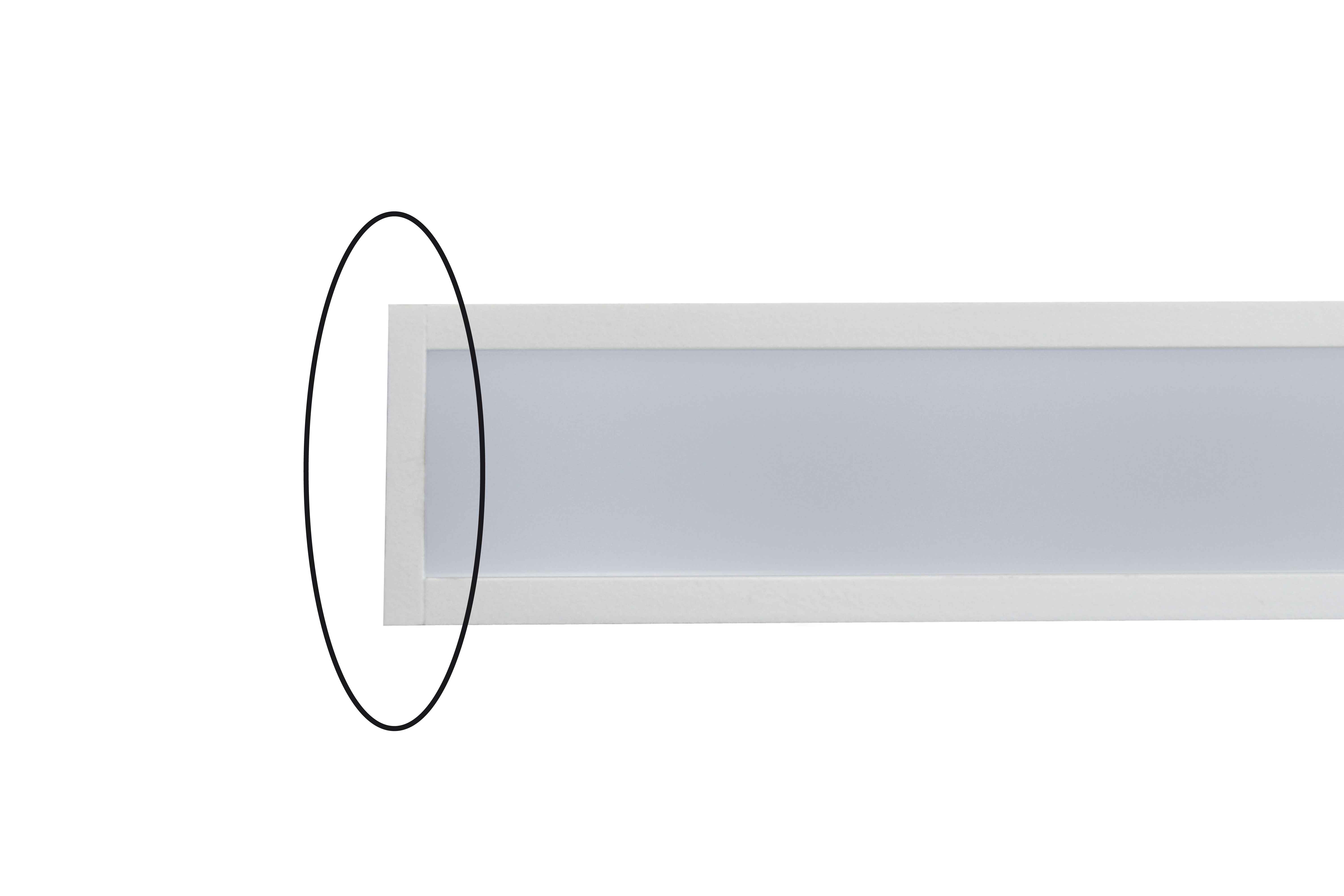

Ponteira de acabamento
Necessário para fechamento de linha na Filleto Modular (Teto) e Filleto Modular (Arandela), o fechamento acompanha 3 parafusos.
| DIMENSÕES | CÓDIGO |
 |
EL360700999811XX |
Sugestões de aplicações:

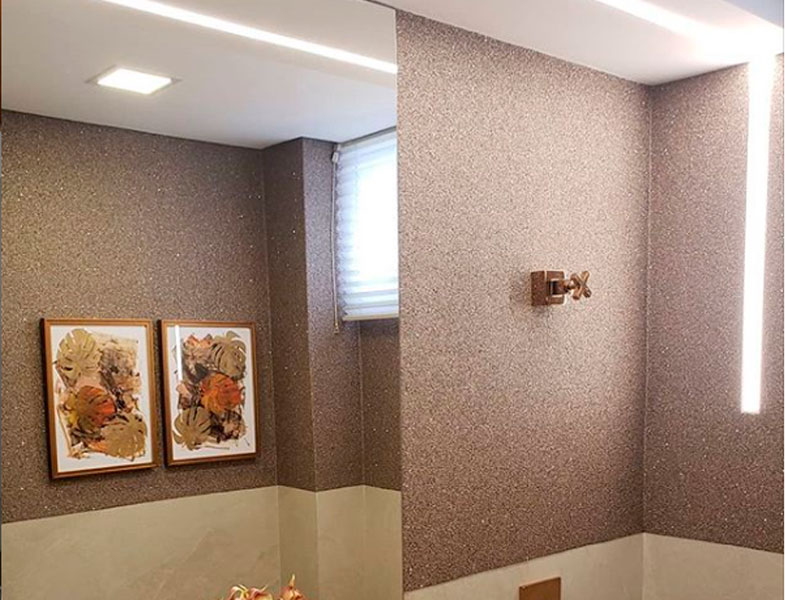

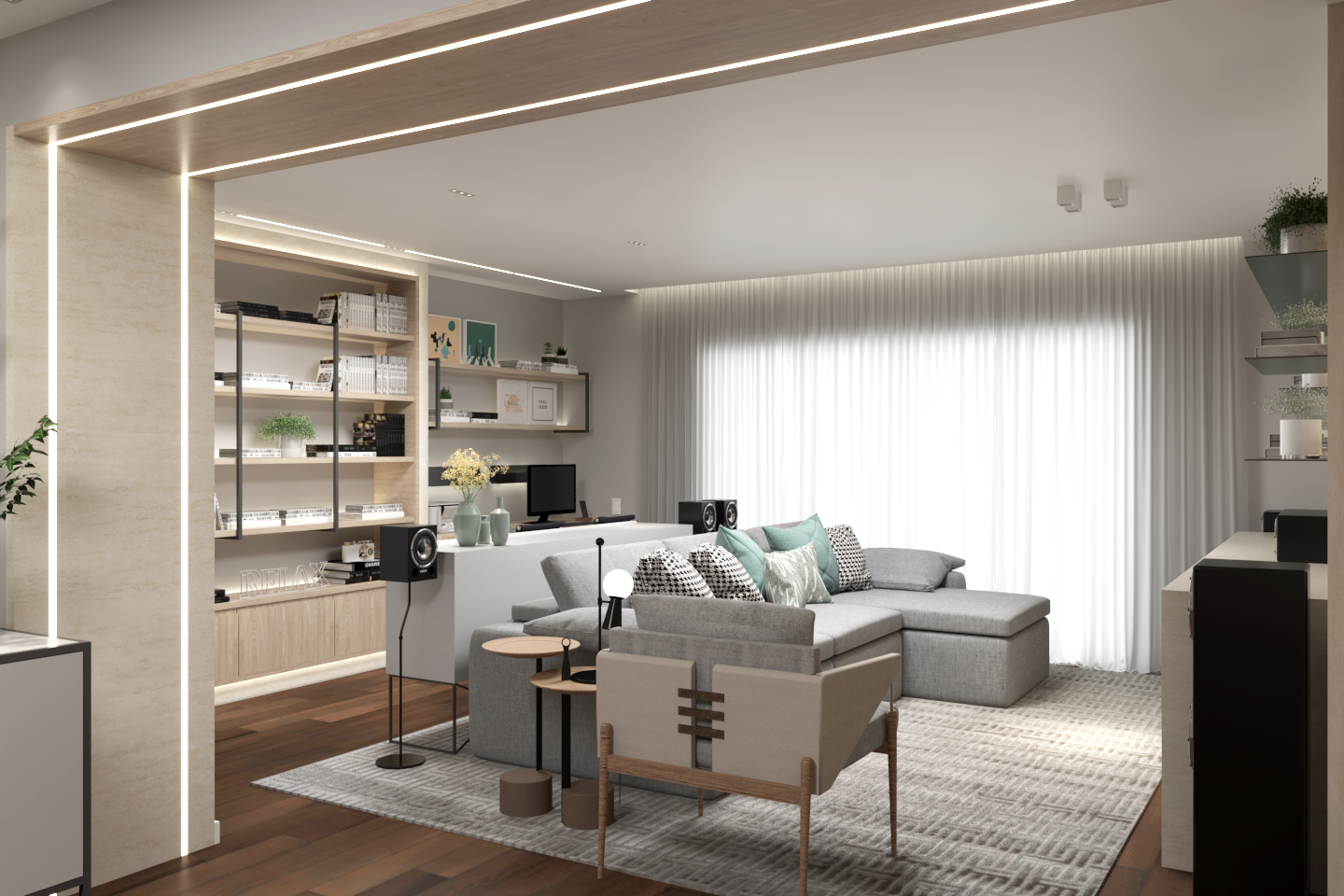

Imagens aplicadas:
Download:
Datasheet Filleto
Manual_FilletoTP
Manual_FilletoPP
Lum_Filleto
